Termografía eléctrica: qué detecta antes de que se convierta en un paro

Casi toda falla eléctrica avisa antes de fallar. No lo hace con una alarma ni con una lectura fuera de rango en un multímetro: lo hace subiendo la temperatura del punto donde está por fallar. Una conexión floja, un contacto sucio, un empalme mal hecho: todos aumentan su resistencia, y esa resistencia se disipa como calor mucho antes de que el punto se ponga negro, se abra o se incendie.

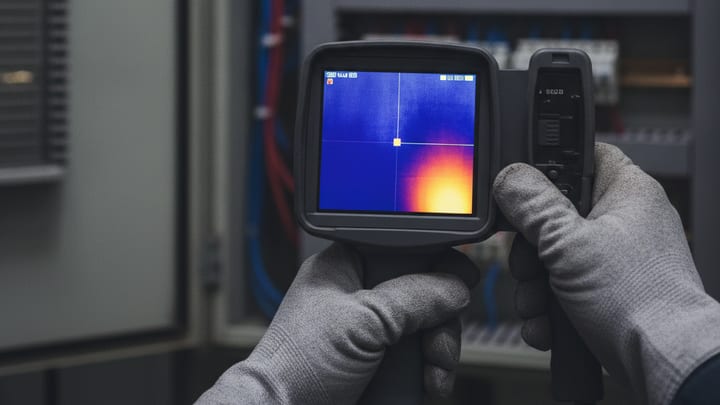

La termografía eléctrica es, en esencia, una cámara que ve ese calor. En lugar de una imagen visible, produce una imagen térmica: cada pixel representa una temperatura, y las diferencias de temperatura se traducen en un mapa de colores que hace visible lo que a simple vista parece un tablero o un interruptor completamente normal. Es la prueba que más distingue a un proveedor de mantenimiento que realmente diagnostica de uno que solo limpia y aprieta conexiones sin saber cuál de ellas era la que importaba.

---

Qué se inspecciona con una cámara termográfica

En una instalación eléctrica industrial o comercial, la inspección termográfica típicamente cubre:

• Tableros eléctricos, tanto de media como de baja tensión, revisando cada fase y cada conexión de barras y cables
• Interruptores, tanto en su cuerpo como en sus terminales de conexión
• Empalmes y conexiones, que son, en la práctica, el punto donde aparece la mayoría de los puntos calientes
• Transformadores, incluyendo boquillas, conexiones y, cuando es posible, el cuerpo del equipo
• Bancos de capacitores, donde una celda dañada suele calentarse de forma distinta al resto del banco
• Motores, sobre todo en sus conexiones de terminal y en el cuerpo cuando hay indicios de un problema interno

El alcance exacto depende de la instalación: no es lo mismo inspeccionar un tablero industrial de distribución que una subestación completa, y un buen proveedor ajusta la ruta de inspección a los puntos que realmente concentran riesgo, no a una lista genérica que se repite igual en cualquier planta.

---

La condición que casi nadie explica: la termografía necesita carga

Aquí está el punto que más se pasa por alto, y el que más separa una inspección útil de una que solo llena un reporte: un punto caliente solo se revela cuando el equipo está trabajando bajo carga.

Una conexión floja no calienta porque esté floja. Calienta porque, al pasar corriente por una resistencia mayor de la que debería tener, se disipa energía en forma de calor, y esa energía es proporcional a la corriente que circula por ahí. Si el equipo está apagado, o está operando a una fracción baja de su capacidad, la corriente que pasa por esa conexión también es baja, y el calentamiento que produce puede ser insuficiente para distinguirse del resto del tablero.

Esto tiene una consecuencia práctica que conviene tener clara antes de contratar el servicio: una inspección termográfica hecha durante un paro de planta, o con la instalación operando muy por debajo de su carga normal, no sirve de nada. No es que salga incompleta; es que puede salir limpia sin que la instalación lo esté, porque el hallazgo simplemente no se manifestó en el momento de la medición. Es un error común, y pasa sobre todo cuando la inspección se agenda por conveniencia de calendario y no por el momento en que la planta está en su condición normal de operación.

---

Cómo se lee un hallazgo: comparación, no temperatura absoluta

Otro punto que conviene entender antes de recibir un informe: la temperatura absoluta de un punto, por sí sola, dice poco. Un contacto puede estar a una temperatura que suena alta simplemente porque el ambiente ese día está caliente, o porque el equipo lleva horas trabajando a su capacidad máxima.

Lo que realmente indica un problema es la comparación: comparar la temperatura de una fase contra las otras dos fases del mismo circuito, que en condiciones normales deberían calentarse de forma parecida entre sí, y comparar la temperatura del punto contra la temperatura ambiente o contra un componente equivalente que sí está sano. Un desbalance entre fases, o una diferencia marcada contra la referencia ambiente, es la señal que importa; el número aislado, por sí solo, no dice casi nada.

Existen criterios técnicos que clasifican la severidad de un hallazgo según esa diferencia de temperatura, y un informe serio los declara: dice bajo qué criterio se clasificó el hallazgo y por qué se le asignó la prioridad que se le asignó. Cuáles son esos valores exactos depende del criterio y de la referencia que use cada proveedor, y es información que tiene que venir escrita en el informe, no algo que el cliente tenga que adivinar.

---

Qué te deben entregar en un informe de termografía

Un informe de termografía que realmente sirve para tomar decisiones incluye, como mínimo:

1. La imagen térmica junto con una fotografía normal del mismo punto, para poder ubicar exactamente qué componente es el que aparece caliente
2. La temperatura medida en el punto y la temperatura de referencia contra la que se comparó (la fase sana, el componente equivalente o el ambiente)
3. La condición de carga de la instalación al momento de la medición, porque sin ese dato no se puede juzgar si el hallazgo es representativo de la operación normal
4. La prioridad del hallazgo, con el criterio de severidad declarado, para que quien recibe el informe sepa qué atender primero y qué puede esperar hasta el siguiente mantenimiento programado

Un informe que solo entrega imágenes térmicas sin estos cuatro elementos no es un diagnóstico: es una colección de fotos. La diferencia entre un proveedor que sabe leer una termografía y uno que solo sabe tomarla está, casi siempre, en si el informe trae o no esta información completa.

---

Cada cuándo tiene sentido hacerla y cómo se combina con el mantenimiento preventivo

La termografía no reemplaza el mantenimiento preventivo de subestaciones: lo complementa. El mantenimiento preventivo cubre la limpieza, el apriete de conexiones y la revisión física del equipo en un calendario regular. La termografía, hecha con la instalación en su condición normal de carga, es la herramienta que le dice al ingeniero dónde concentrar la atención antes de que llegue esa revisión, y también sirve como verificación después de una intervención, para confirmar que una conexión que se apretó efectivamente dejó de calentar.

Qué tan seguido conviene hacerla depende de la criticidad de la instalación, de su antigüedad y de si ya tiene un historial de hallazgos previos. No es lo mismo una instalación nueva sin antecedentes que una que ya mostró puntos calientes en una inspección anterior. Ese calendario, igual que el resto del programa de mantenimiento, es algo que se define junto con el ingeniero que conoce la instalación, no con una regla fija que aplique igual a cualquier planta.

---
